一、产品概述

过滤属于水的净化过程中不可缺少的处理手段，用于拦截水中的杂质，以净化水质或保护系统中其他设备的正常工作。普通网式过滤器因其过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域，但其缺点是纳污量小、易受污物堵塞、清洗工作复杂，必须对设备进行拆卸才能实现对过滤部分的清洗，无法监控过滤器的状态，而且受人为因素影响比较大，使整个系统的自动化程度很低。全自动过滤机具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水。该设备与以往的过滤器相比具有自动化程度高，处理量大，可自行清洗排污，并不间断供水，应用面广泛等优点。

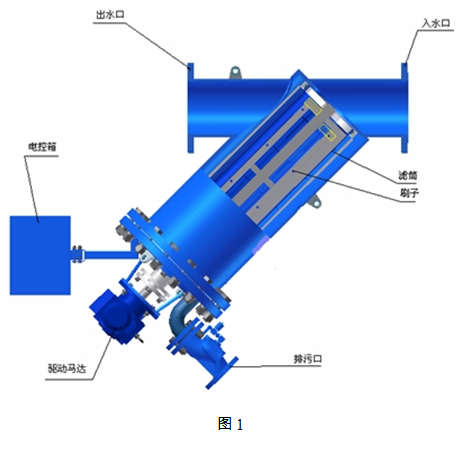

产品外型图（见图 1）

二、产品使用范围

YA 型全自动过滤机广泛适用于循环或非循环冷却水系统、热交换系统、中央 空调系统、集中供暖系统、热水锅炉系统等，分别用来保护冷却设备、热交换装 置、空调器、锅炉等。该设备适用行业面广，包括建筑、化工、电力、冶金、橡 胶、造纸、轻纺、煤炭、食品等行业。

该设备要求流经过滤机的水温不可超过 80℃。

对水质要求：入水中悬浮物小于 70mg/L，短时间允许悬浮物达到 120mg/L。 若水质达不到要求，需在过滤机入水口前加预处理。

三、产品功能及特点

1、产品功能

全自动过滤机通过设定过滤时间和排污时间，当过滤时间结束进入排污时间 时，电控器给排污阀、电动机信号，开始排污，整个清洗过程将持续 10～60 秒。 当设定的清洗时间到时，停止清洗，系统恢复至其初始状态，为下一个过滤工序 做好准备。

YA 型全自动过滤机进行清洗有两种控制方式：定时控制、手动控制。

定时控制：用户根据实际工况自行设置过滤时间和排污时间，全自动过滤机 将按照设定的过滤时间和排污时间循环工作。

手动控制：将全自动过滤机手动/自动选择开关置于手动位置，过滤机将进行 排污。

上述两种控制方式互锁。用户可根据需要选择，具体操作见后面的操作部分。

 2、产品特点

1、过滤精度默认为 200 微米，且从 200 至 3000 微米可选，过滤面积大，纳污量高，用户可根据实际工况定制。

2、控制方式分为定时控制、手动控制两种形式，且两种控制形式之间互锁，用户可根据实际需要选择其中之一。全自动过滤机控制系统中的各参数均可调节。

3、设有电机过载保护，可有效保护电机。

4、具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少，不超过总流量的 1%。

5、维修性强、安装拆卸简便易行。

6、与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。 四、产品型号说明

WHH-I-YA 型全自动过滤机的规格型号按进出水口的公称通径区分，常规产品有 3″、4″、5″、6″、8″、10″、12″、14″共 8 种规格，公称压力均为 PN＝1.0MPa 。

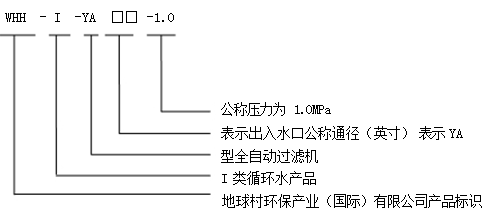

型号表示方法如下：

型 号 示 例 ： 10  英 寸  YA  型 全 自 动 过 滤 机 ， 公 称 压 力 为  1.0MPa ， 表 示 为 WHH-I-YA10-1.0。

五、产品结构说明（结构见图 1）

MHW-I-YA 型全自动过滤机由驱动机构、电控器、主管组件、滤芯组件、清洗机构、进出口连接法兰等零部件组成。

电控器和排污阀构成过滤机的控制部分，用于实现自动清洗排污过程。

YA 型全自动过滤机常规产品使用不锈钢转刷，也可根据不同的使用条件（水 温、水质），选用其它材质的转刷。

六、使用注意事项

该设备在出厂前已调试完毕，用户在使用时直接运行即可。当设备各运行 参数不能满足用户要求时，用户可根据实际工况调定各参数，并相应选用手动 控制和定时控制方式进行工作。

首次运行时，应按以下步骤进行：

检查过滤机是否处于正常工作状态： 查看过滤机各连接处是否牢固。 查看过滤机电控箱部分应是干燥的。  接通电源，按下电源开关，绿色电源指示灯亮，此时表示过滤机电控 部分处于正常工作状态，设备可投入试运行。

注：插上电源时应注意保持手的干燥，同时在过滤机工作过程中应保持其电控器 部分干燥，不可有水进入电控器内部。
